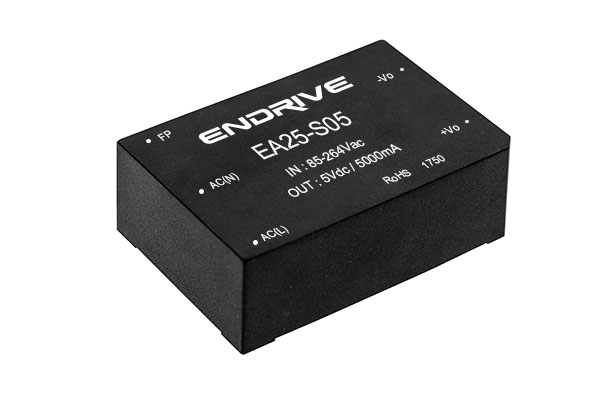

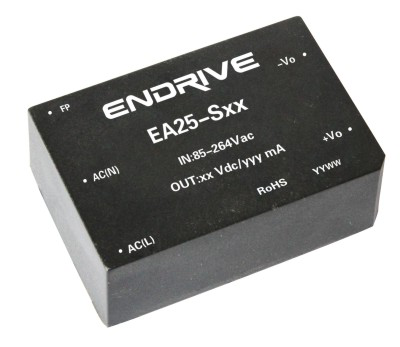

acdc模塊電源特性 |
|
◆超寬電壓輸入85-264VAC（120-370VDC）
◆輸出短路、過溫保護功能
◆體積小、重量輕
◆高效率、高功率密度，
◆低功耗、綠色環保
◆工業級產品技術設計 |
acdc模塊電源應用范圍 |
acdc模塊電源主要應用于無線網絡、電信/數據通信、電力系統、工業控制系統、測量?jī)x器儀表、智能化領域等電源系統。適合于需要實現輸入范圍波動大，需要電源隔離，布板空間小等設計，并實現產品功能模塊化，提高產品可靠性。 |
acdc模塊電源型號 |
型號 | 輸出電壓/輸出電流Vo/Io | 輸出紋波+噪聲 | 效率(TYP) |
EA25-S05 | 5V / 5000mA | 100mv(typ) | 76% |
EA25-S12 | 12V / 2100mA | 81% |
EA25-S24 | 24V / 1050mA | 83% |
EA25-D05 | ±5V / 2500mA | 76% |
EA25-D12 | ±12V / 1050mA | 81% |
EA25-D24 | ±24V / 525mA | 84% |
★EA25-D25 | ±25V / 500mA | 84% |
EA25-E0505 | 5V/4000mA 5V/1000mA | 74% |
EA25-E0512 | 5V/4000mA 12V/416mA | 78% |
EA25-E0524 | 5V/4000mA 24V/210mA | 80% |
★EA25-T0512 | 5V/4000mA ±5V/500mA | 75% |
★EA25-T0515 | 5V/4000mA ±12V/210mA | 77% |
★EA25-T0524 | 5V/4000mA ±24V/100mA | 79% |
注：★為研發中產品。如需要其他規格型號，可直接與我司聯系。 |
acdc模塊電源輸入特性 |
輸入電壓范圍 | 85-264Vac（120-370Vdc） |
浪涌電流 | 10A (TYP) @ 110Vac 20A (TYP) @ 230Vac |
外接保險絲（推薦值） | 3A/250V 慢斷 Telecom Fuses |
輸出特性 |
輸出電壓穩壓精度 | ±2% |
源效應 | ±0.5% (typ) |
負載調整率 | ±1% (typ) |
要求負載 | >10% |
輸出紋波+噪聲（峰-峰值） | 100mV(typ) (20MHz Bandwidth) |
短路保護 | 可長期短路，自恢復 Continuous,/automatic resume |
輸出過壓保護 | ≥1.1倍 |
一般特性 |
溫度特性 | 工作溫度
功率降額
存儲溫度
外殼溫度 | -40℃～+70℃
3.75% / ℃ ，
-40℃～+105℃
+90℃ max |
掉電時間 |
| 40ms(typ)/ at Vin:320Vdc |
濕度 |
| 85%RH(max) |
溫漂 |
| 0.02%/℃ |
開關頻率 |
| 65kHz(typ) |
絕緣 | 輸入--輸出 | 3000Vac/1Min |
輸出--輸出 | 2000Vdc/1Min |
漏電流 |
| 0.3mA RMS typ. 230VAC/50Hz |
*電磁兼容靜電放電
*射頻輻射抗擾
*電快速瞬變脈沖群
*浪涌 | IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV |
*傳導/輻射 |
| EN55022, level A |
安全等級 |
| CLASS Ⅰ |
外殼等級 |
| UL94V-0 |
安裝 |
| PCB |
MTBF |
| >200,000h @25℃ |
注：1.標注*測試項目，需增加外圍EMC推薦電路；
2. 以上所列數據除特別說明外，都是在TA=25℃,濕度<75%的條件下測得。 |
典型應用 |

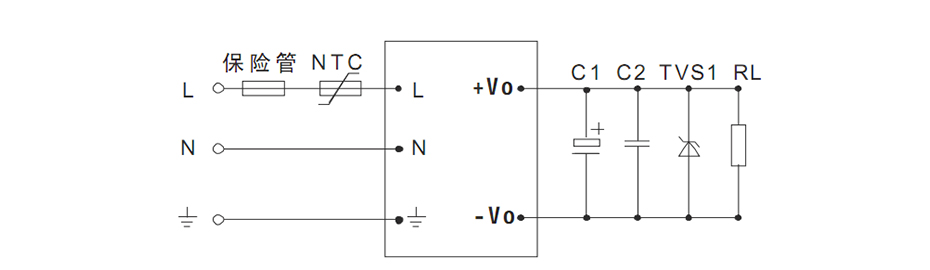

單路輸出

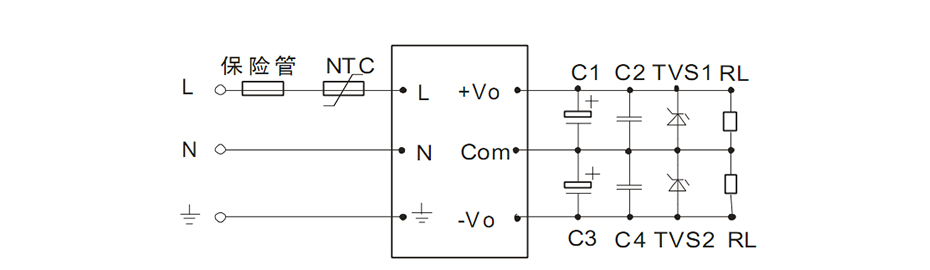

 正負輸出

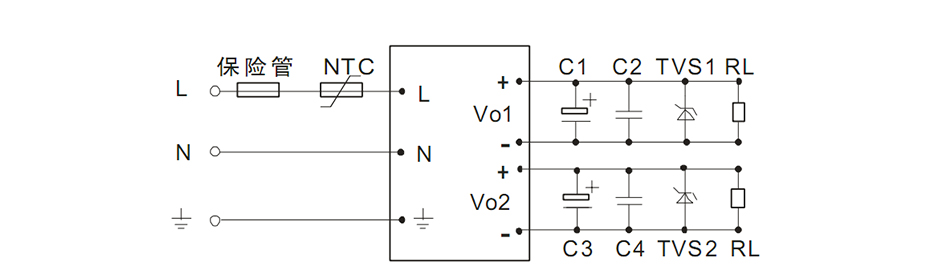

兩路輸出

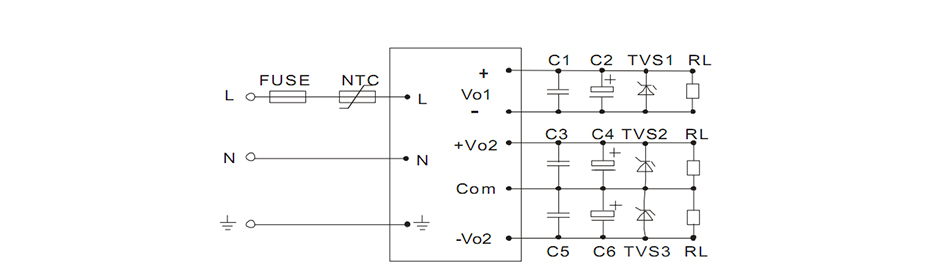

三路輸出
 |

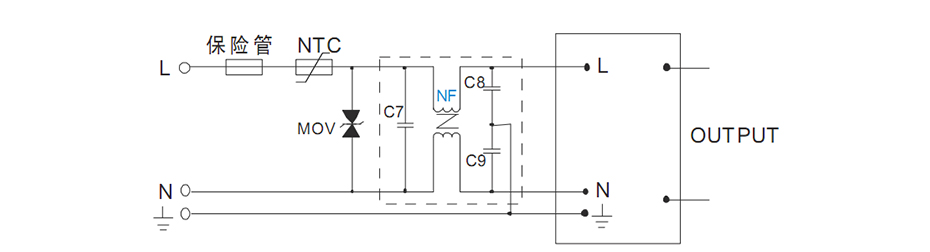

EMC推薦電路
 備注： 輸出濾波電容 C1、C3、C5 為電解電容，建議使用高頻低阻電解電容，容量和流過的電流請參考各廠商提供的技術規格。電容耐壓降額大于 80%。C2、C4、C6 去除高頻噪聲，建議取 0.1 F。TVS 管為保護后級電路（在模塊異常時），建議使用。 NTC 熱敏電阻, 型號：5D-9。 EMC推薦電路參數：
MOV為壓敏電阻，推薦型號: 471KD10，作用為在雷擊浪涌時保護模塊不受損壞。
C7 為 X 電容,建議0.1μF/275V；C8、C9 均為 Y 電容,建議 2200pF/400V；NF 為共模電感,建議 10mH-30mH。 |

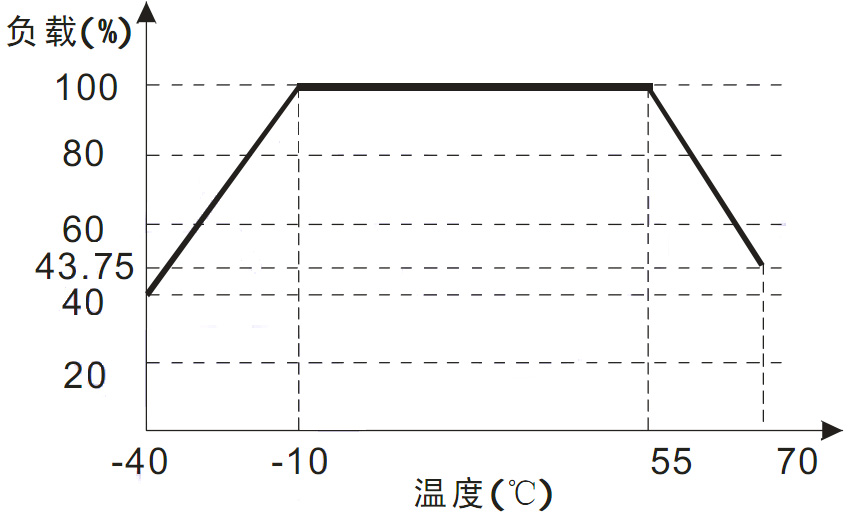

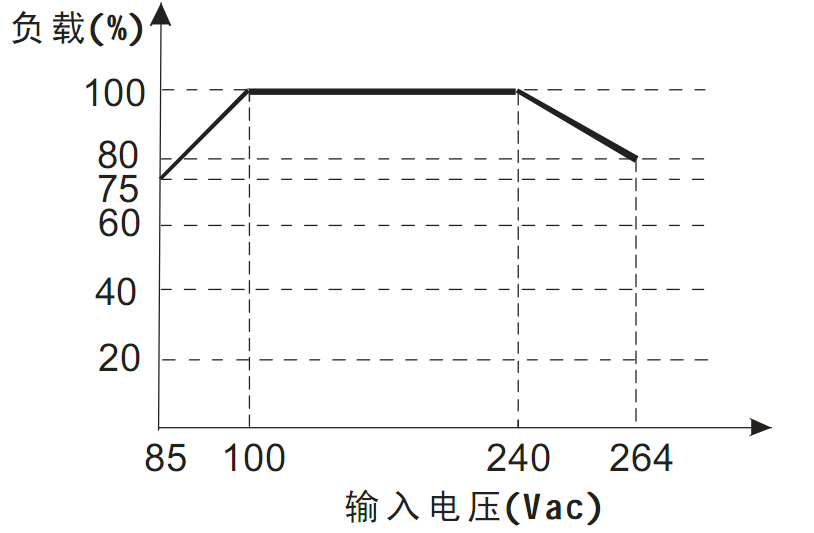

輸入電壓與負載關系圖 | 溫度與負載關系圖 |
|
|

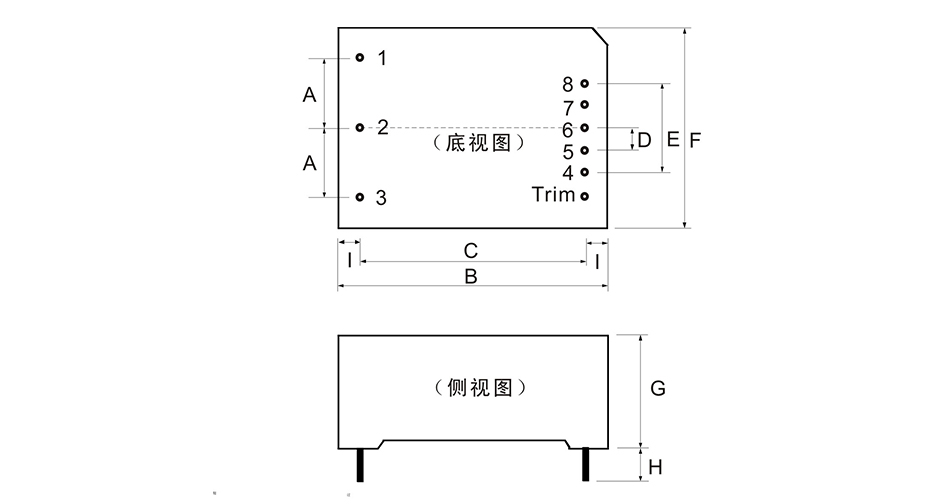

外觀和尺寸 |
單位：mm 公差：±0.5mm 尺寸說明： |
標記 | A | B | C | D | E | F | G | H |
尺寸 | 20 | 70 | 62 | 5.75 | 23 | 48 | 23.5 | 4 |
