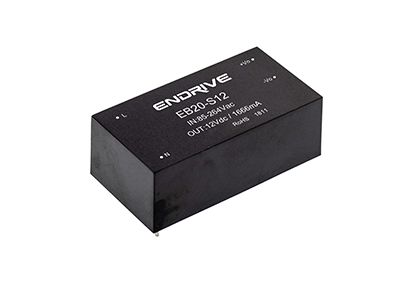

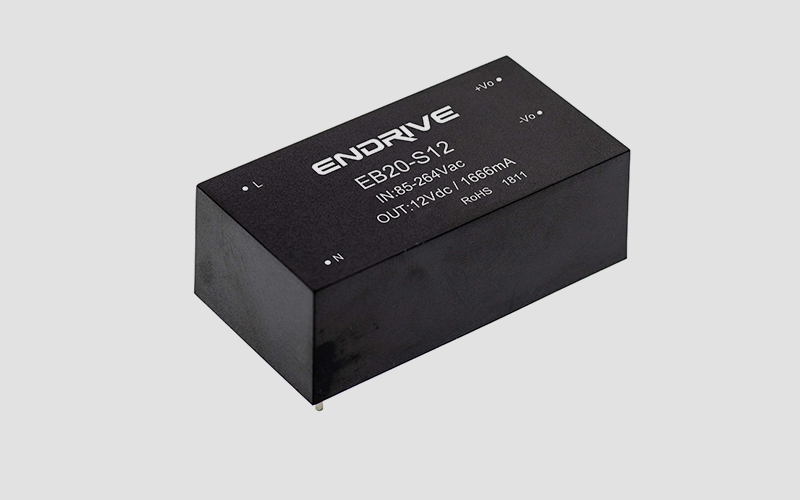

產品特性 |
|
◆超寬電壓輸入85-264VAC（120-370VDC）
◆輸出短路、過溫保護功能
◆體積小、重量輕
◆高效率、高功率密度，
◆低功耗、綠色環保
◆工業級產品技術設計 |
應用范圍 |
無線網絡、電信/數據通信、電力系統、工業控制系統、測量儀器儀表、智能化領域等電源系統。適合于需要實現輸入范圍波動大，需要電源隔離，布板空間小等設計，并實現產品功能模塊化，提高產品可靠性。 |
產品型號 |
型號 | 輸出電壓/Vo | 輸出電流/Io | 效率(TYP) |
EB20-S05 | 5V | 4000mA | 80% |
EB20-S09 | 9V | 2200mA | 80% |
EB20-S12 | 12V | 1666mA | 81% |
EB20-S15 | 15V | 1333mA | 83% |
EB20-S24 | 24V | 833mA | 85% |
*如有其它規格型號需求，可直接聯系我司。 |
輸入特性 |
輸入電壓范圍 | 85-264Vac（120-370Vdc） |
輸入電流 | 110mA (TYP) @110VAc 70mA (TYP)@ 230VAc |
外接保險絲（推薦值） | 1A 慢斷 |
輸出特性 |
輸出電壓穩壓精度 | ±2% |
源效應 | ±0.5% (typ) |
負載調整率(10%~100%) | ±1% (typ) |
最小負載 | 10% |
輸出紋波+噪聲（峰-峰值） | 100mV(TYP) (20MHz Bandwidth) |
短路保護 | 可長期短路，自恢復 |
輸出過壓保護 | ≥1.1倍 |
一般特性 |
溫度特性 | 工作溫度
功率降額
存儲溫度
外殼溫度 | -25℃～+70℃
3.75% / ℃ ，
-40℃～+105℃
+90℃ max |
掉電時間 |
| 40ms(typ)/ at Vin:320Vdc |
濕度 |
| 85%RH(max) |
溫漂 |
| 0.02%/℃ |
開關頻率 |
| 60KHz(typ) |
絕緣 | 輸入--輸出 | 3000Vac/1Min |
漏電流 |
| 0.3mA RMS typ. 230VAC/50Hz |
*電磁兼容靜電放電
*射頻輻射抗擾
*電快速瞬變脈沖群
*浪涌 | IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV |
*傳導/輻射 |
| EN55022, level A |
安全等級 |
| CLASS Ⅰ |
外殼等級 |
| 塑殼 |
安裝 |
| PCB |
MTBF |
| >200,000h @25℃ |
注：1.標注*測試項目，需增加外圍EMC推薦電路；
2. 以上所列數據除特別說明外，都是在TA=25℃,濕度<75%的條件下測得。 |

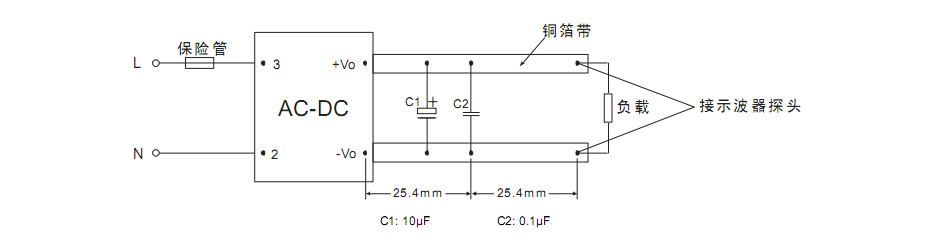

測試方法 |
|

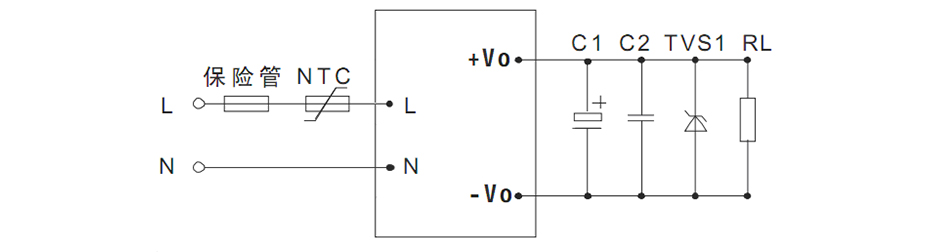

典型應用 |

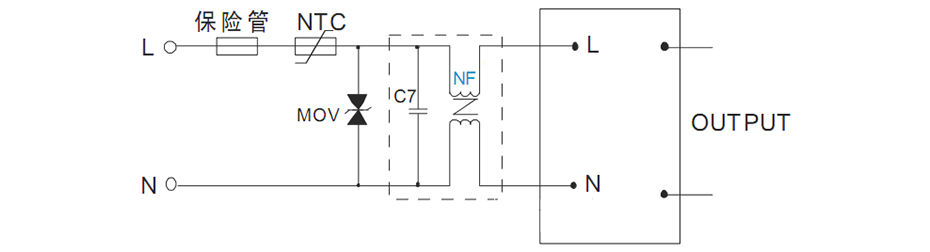

EMC推薦電路
備注：
1、輸出濾波電容 C1為電解電容，建議使用高頻低阻電解電容，容量和流過的電流請參考各廠商提供的技術規格。電容耐壓降額大于 80%。C2去除高頻噪聲，建議取 0.1 F。TVS 管為保護后級電路（在模塊異常時）建議使用。 2、NTC 熱敏電阻, 型號：5D-9。 3、EMC推薦電路參數：
MOV為壓敏電阻，推薦型號: 471KD10，作用為在雷擊浪涌時保護模塊不受損壞。
C7 為 X 電容,建議0.1μF/275V；NF 為共模電感,建議 10mH-30mH。 |

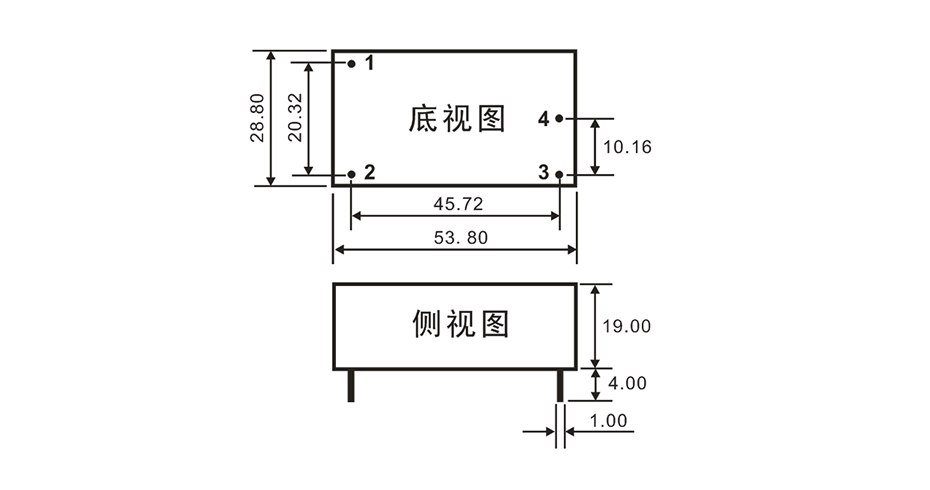

外觀尺寸和引腳定義 |
單位：mm 公差：0.25mm
|
引腳 | 1 | 2 | 3 | 4 |
EB20-SXX | AC(N) | AC(L) | +Vout | -Vout |
