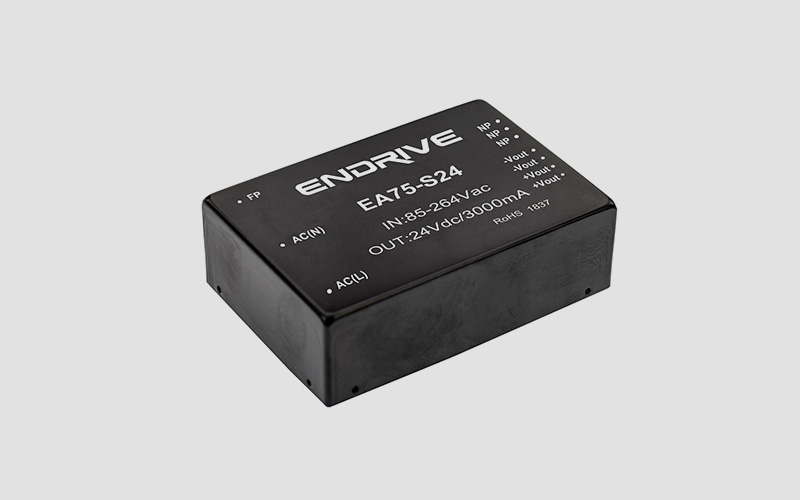

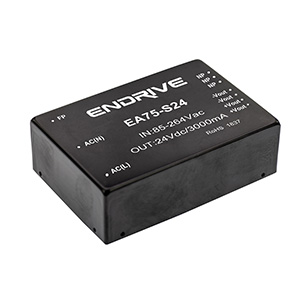

產品詳情
產品特性
◆國際通用全范圍輸入85-265VAC（110-370VDC）◆交直流通用◆工作溫度-40 - +70℃◆輸出短路保護等◆高效率、高功率密度、綠色環保◆自然風冷◆工業級產品技術設計
產品型號
型號
輸出電壓
輸出電流
紋波+噪聲
效率(TYP)
EA75-S24
24VDC
3.00A
200mv(Vp-p)
87%
EA75-S48
48VDC
1.50A
88%
注：需要其他輸出電壓產品，請聯系我司。
輸入特性
輸入電壓范圍
85-265Vac（120-370Vdc）
頻率范圍
47-63 Hz
交流電流（TPY）
1.1A/115VAC 0.6A/230VAC
浪涌電流（TPY）
35A冷啟動
漏電流
< 2mA / 240VAC
輸出特性
輸出電壓精度
±2%
源效應
±0.5% (typ)
負載調整率
±1% (typ)
最小負載
10%
短路保護
可長期短路，自恢復 Continuous,/automatic resume
輸出過壓保護
≥1.1倍
掉電保持時間
50ms(typ)/ at Vin:230VAC
一般特性
溫度特性
工作溫度
-40℃～+70℃
存儲溫度
-40℃～+85℃
外殼溫度
+90℃ max
濕度
90%RH(max)
溫漂
0.02%/℃
開關頻率
132kHz(typ)
絕緣
輸入--輸出
3000Vac/1Min
*電磁兼容靜電放電*射頻輻射抗擾*電快速瞬變脈沖群*浪涌
IEC/EN 61000-4-2 6kV/8kVIEC/EN 61000-4-3 10V/mIEC/EN 61000-4-4 2kVIEC/EN 61000-4-5 1kV/2kV
*傳導/輻射
EN55022, CLASS B
安全等級
CLASS Ⅰ
外殼材料
六面金屬外殼
安裝
PCB
MTBF
>200,000h @25℃
注：1.如未特別說明，所有規格參數均在輸入為220VAC，額定負載，25℃環境溫度下測量。2.紋波和噪聲測試方法：平行線測試法，輸出端要并聯0.1uF和10uF電容，在帶寬20MHz下測量。3.精度：包含源效應和負載調整率。4.*表示需要增加EMC外圍電路。

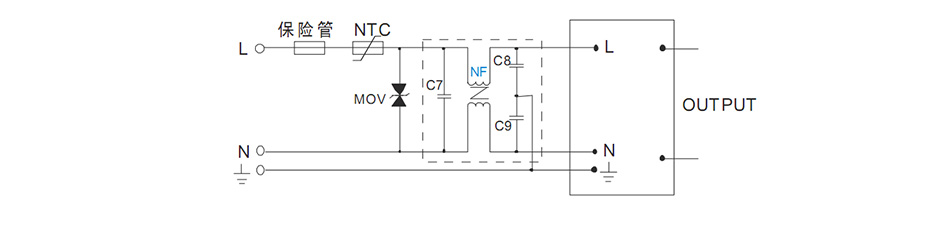

EMC推薦電路
EMC推薦電路參數：NTC 熱敏電阻, 型號：5D-9。MOV為壓敏電阻，推薦型號: 471KD10，作用為在雷擊浪涌時保護模塊不受損壞。C7 為 X 電容,建議0.1μF/275V；C8、C9 均為 Y 電容,建議 2200pF/400V。NF 為共模電感,建議 10mH-30mH。

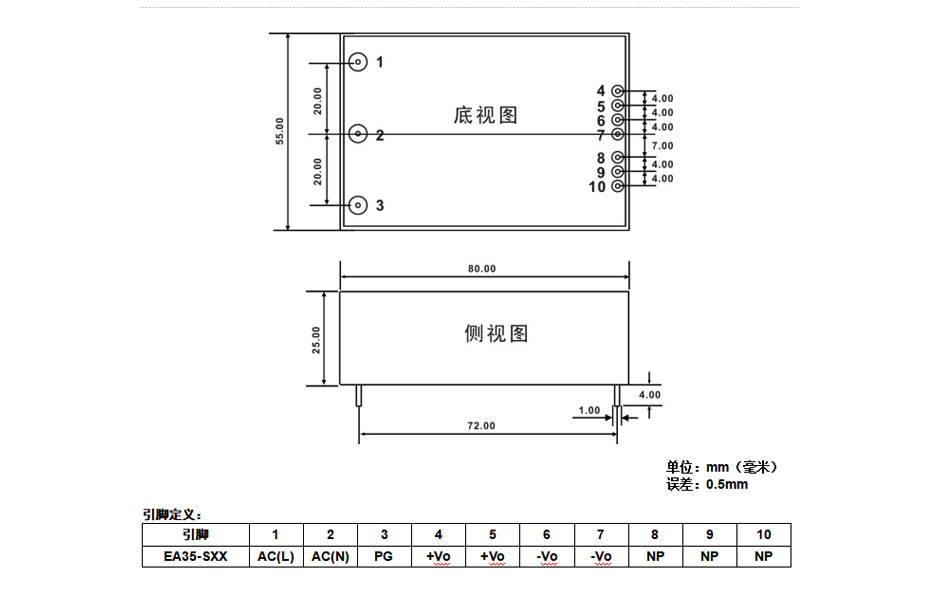

外觀和尺寸
ACDC模塊電源 EB20
ACDC模塊電源 EB15
ACDC模塊電源 EA30
ACDC模塊電源 EE10
ACDC模塊電源 EE05
ACDC模塊電源 EA50
ACDC模塊電源 EA40

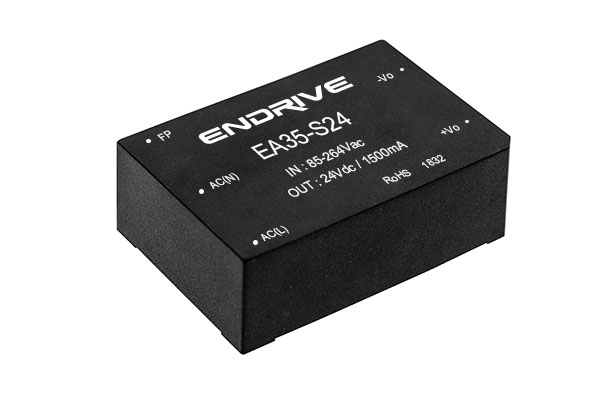

ACDC模塊電源 EA35
